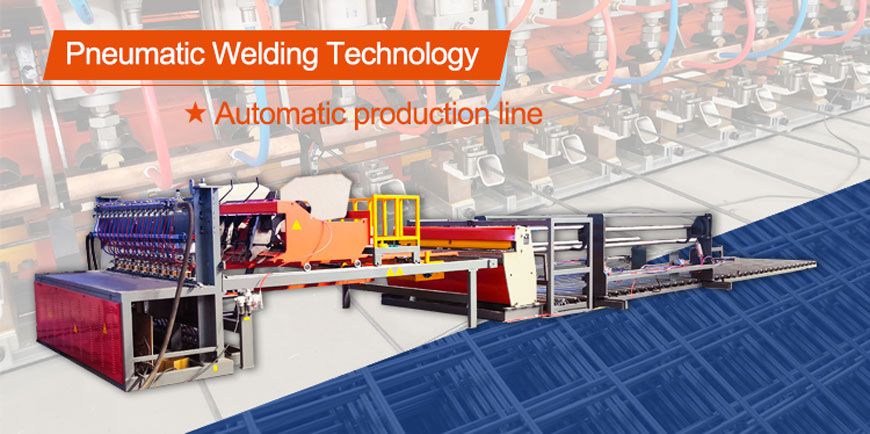

Станок для сварки панельной сетки
- Пневматический тип

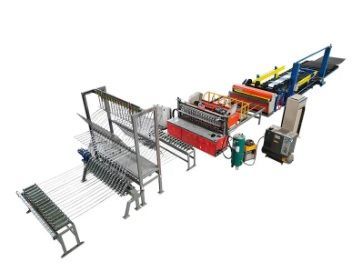

- Автоматическая производственная линия
- Высокая скорость, новейший дизайн
Станок для сварки сетки BRC использует технологию пневматической сварки, а скорость составляет макс. 100 раз в минуту. Параметры сварки контролируются через интерфейс HMI. Параметры сварки контролируются через интерфейс HMI.
Станок для сварки сеток размером 3-8 мм используется для изготовления стальной арматурной сетки, дорожной сетки, сетки для строительства зданий и т. д. Станок для сварки сеток для армирования бетона подходит для экономичного производства легких и тяжелых сетчатых панелей.
Параметры станка для изготовления панельной сетки:
| Модель | DP-FM-2500A | DP-FM-2500A+ | DP-FM -3000А |
| Макс. ширина сетки | 2500мм | 2500мм | 3000мм |
| Диаметр линейной проволоки (предварительно нарезанной) | 3-8мм | 3-8мм | 3-8мм |
| Диаметр поперечной проволоки (предварительно нарезанной) | 3-8мм | 3-8мм | 3-8мм |
| Расстояние между линейными проволоками | 100-300мм |
3-6мм, 50-300мм 6-8мм, 100-300мм |
100-300мм |
| Расстояние между поперечными проволоками | 50-300мм | 50-300мм | 50-300мм |
| Макс. длина сетки | 6м/12м | 6м/12м | 6м/12м |
| Макс. скорость сварки | 80-100 об/мин | 80-100 об/мин | 80-100 об/мин |
| Сварочные электроды | 24шт | 24шт | 30шт |
| Сварочные трансформаторы | 150кВ/6шт | 150кВ/9шт | 150кВ/8шт |
| Вес | 6.8Т | 7.4Т | 7.5Т |
Видео станка для сварки панельной сетки:
Преимущества станка для сварки панельной сетки:
|
Подача линейной проволоки: |
|
| Вариант 1: Линейные проволоки подаются из отдатчика проволоки (пресс 1T) автоматически, затем через первое прямое установочное роликовое устройство. Устройство хранения проволоки может подавать продольную проволоку шаг за шагом, затем через второе прямое установочное роликовое устройство. | |

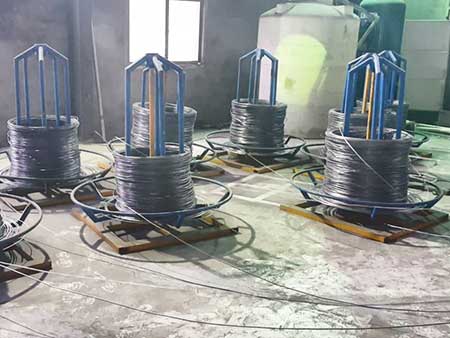

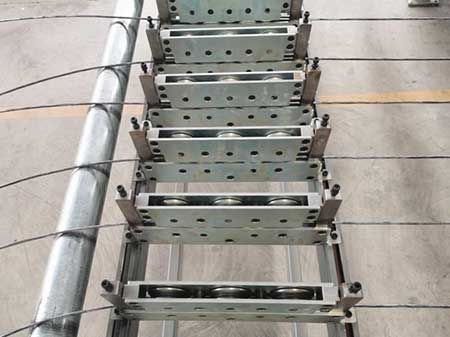

| Отдача проволоки для материала макс. 1T | Первые прямые установочные ролики |
|
|
|

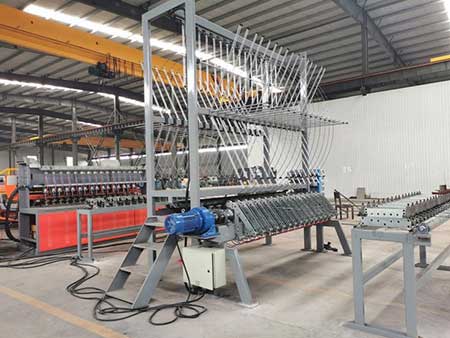

Устройство хранения проволоки
|

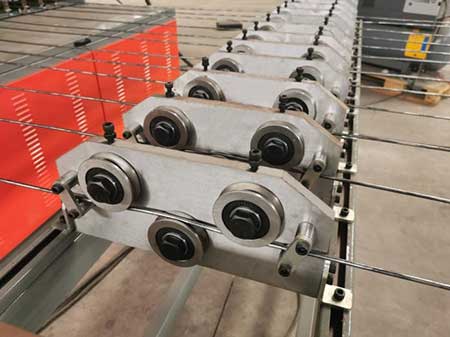

Вторые прямые установочные ролики |
|
|
| Вариант 2: Линейную проволоку необходимо предварительно выпрямить и предварительно надрезать. Затем вручную поместить вход в систему подачи проволоки. Производство такое же, как и при подаче катушки. | |
|
|
|
Подача поперечной проволоки:
Поперечную проволоку необходимо предварительно выпрямить и предварительно надрезать, затем рабочие помещают поперечную проволоку в устройство хранения поперечной проволоки, которое может выдержать максимум 1T проволоки. Есть один двигатель и закаленный редуктор, которые непрерывно подают большую часть проволоки во внутренний питатель. Шаговый двигатель управляет падением поперечной проволоки более точно и стабильно. |
|

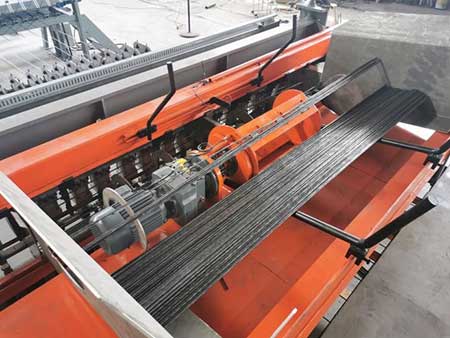

| Механизм подачи поперечной проволоки |

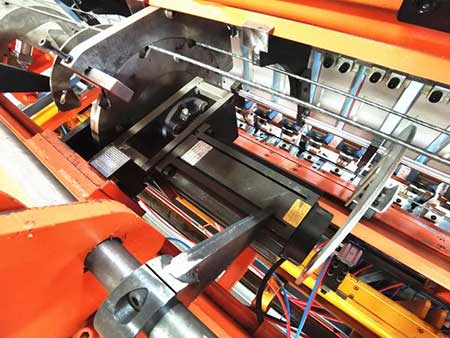

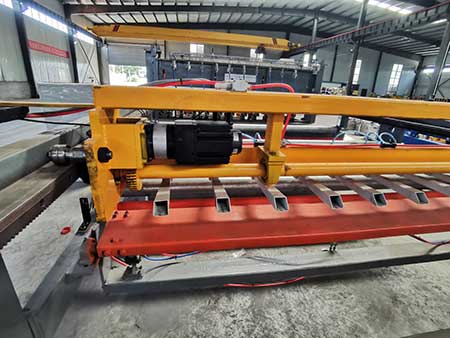

Шаговый двигатель |
|
|
|
Верхний медный рычаг соединяет два сварочных электрода, что значительно облегчает электропроводность. (Европейский дизайн)

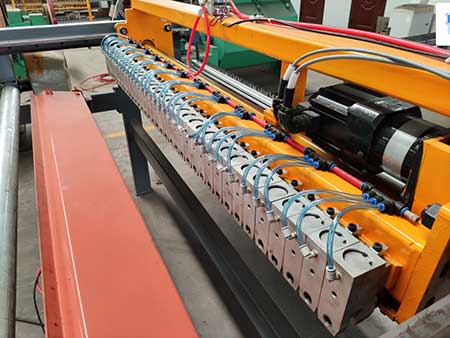

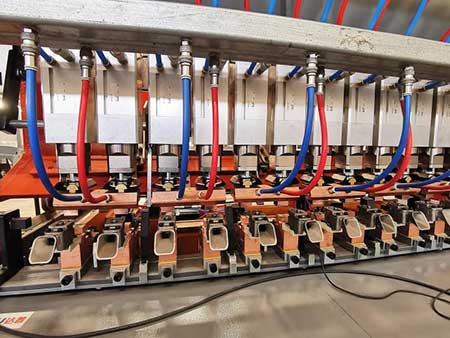

Многофункциональные и энергосберегающие воздушные цилиндры SMC 63 |

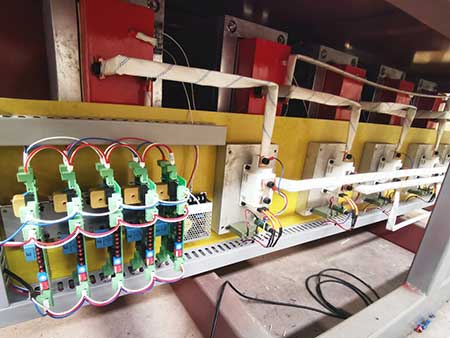

Раздельная технология управления, одна электрическая плата и один тиристор управляют одним сварочным трансформатором. |
|
|
