Система загрузки контейнеров FulFiller - СFF
Преимущества
- Высокоскоростная система загрузки ISO-контейнеров
- Максимальная гибкость привязки к новому и существующему оборудованию
- Простая эксплуатация, низкое потребление энергии, упрощенное техобслуживание
- Максимальная загрузка контейнеров, минимальное время загрузки
- Высокоскоростная система загрузки ISO-контейнеров
- Максимальная гибкость привязки к новому и существующему оборудованию
- Простая эксплуатация, низкое потребление энергии, упрощенное техобслуживание
- Максимальная загрузка контейнеров, минимальное время загрузки
Применение
Система загрузки контейнеров FulFiller разработана для загрузки стандартных ISO-контейнеров гранулированным сыпучим материалом. Исполнение CFF с выполненной согласно требобаний заказчика прочной несущей конструкцией используется только в тех случаях, когда бункер предназначен только для загрузки контейнеров. Прицеп-контейнеровоз подъезжает к FulFiller-у задним ходом. Затем устанавливается соединение и начинается загрузка.
Если высота контейнера или прицепа варьируется, возможна дополнительная установка подъемной платформы для подгона к уровню швыркового транспортера. Неровная установка контейнера по отношению к FulFiller'у может быть откорректирована специальным поворотным столом, который также поставляется отдельно.
ISO-контейнеры применяются для перевозки сыпучих материалов на химзаводах, в производстве сахара, зерна и сои.
Система загрузки контейнеров FulFiller разработана для загрузки стандартных ISO-контейнеров гранулированным сыпучим материалом. Исполнение CFF с выполненной согласно требобаний заказчика прочной несущей конструкцией используется только в тех случаях, когда бункер предназначен только для загрузки контейнеров. Прицеп-контейнеровоз подъезжает к FulFiller-у задним ходом. Затем устанавливается соединение и начинается загрузка.
Если высота контейнера или прицепа варьируется, возможна дополнительная установка подъемной платформы для подгона к уровню швыркового транспортера. Неровная установка контейнера по отношению к FulFiller'у может быть откорректирована специальным поворотным столом, который также поставляется отдельно.
ISO-контейнеры применяются для перевозки сыпучих материалов на химзаводах, в производстве сахара, зерна и сои.

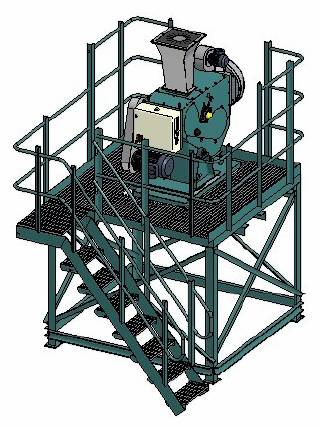

Конструкция
FulFiller CFF состоит из трех основных узлов:
Швырковый транспортер включает привод, шкивы и ролики, ленту, входной бункер и лист направления материала, участок разгрузки и компрессор раздува вкладыша. Детали, соприкасающиеся с материалом, выполнены из нержавейки или из пищевой резины, остальные детали из углеродистой стали.
Система управления с пультом включает управление подачей питания и функциями, ПЛК Siemens и гнездо электропитания трехфазного тока для вспомогательного оборудования. Соответствующий кабель длиной 10 м и разъем обеспечивают подачу питания переменного тока.
Высокопрочная рама из углеродистой стали с платформой для обеспечения доступа и с перилами.
FulFiller CFF состоит из трех основных узлов:
Швырковый транспортер включает привод, шкивы и ролики, ленту, входной бункер и лист направления материала, участок разгрузки и компрессор раздува вкладыша. Детали, соприкасающиеся с материалом, выполнены из нержавейки или из пищевой резины, остальные детали из углеродистой стали.
Система управления с пультом включает управление подачей питания и функциями, ПЛК Siemens и гнездо электропитания трехфазного тока для вспомогательного оборудования. Соответствующий кабель длиной 10 м и разъем обеспечивают подачу питания переменного тока.
Высокопрочная рама из углеродистой стали с платформой для обеспечения доступа и с перилами.
Функционирование
В системе загрузки FulFiller используется лента, которая поддерживается двумя роликами и вращается с высокой скоростью. Материал, падающий на вращающуюся ленту, отклоняется на ленте под углом 90° и ускоряется, а затем выбрасывается из загрузчика в контейнер. В процессе переброса материал не повреждается, поэтому данная система идеально подходит для окатышей, гранулята и зерна.
В системе загрузки FulFiller используется лента, которая поддерживается двумя роликами и вращается с высокой скоростью. Материал, падающий на вращающуюся ленту, отклоняется на ленте под углом 90° и ускоряется, а затем выбрасывается из загрузчика в контейнер. В процессе переброса материал не повреждается, поэтому данная система идеально подходит для окатышей, гранулята и зерна.

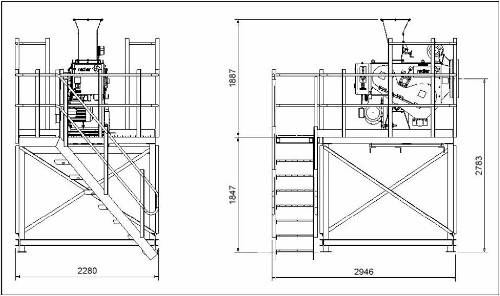

Размеры (мм)

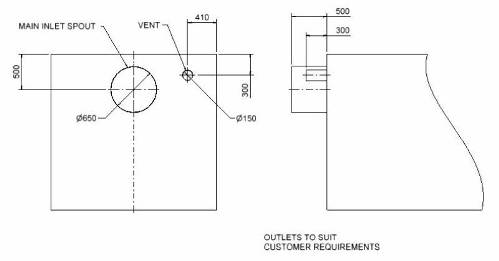

Информация для контейнеров с вкладышами
Для контейнеров с вкладышами исполнение должно отвечать следующим размерам:
Для контейнеров с вкладышами исполнение должно отвечать следующим размерам:
Технические характеристики
Максимальная скорость загрузки 240 м3/ч. в зависимости от материала
и расположения установки
Приводной двигатель 11 кВт зона 22 ATEX
Управление Через ПЛК Siemens
Условия эксплуатации Температура окружающей среды 0° – 45°C
Вес 1140 кг
Спец. исполнение - Гидравлическая подъемная платформа
гидравлическая подъемная платформа для подгона уровня швыркового транспортера
к различной высоте контейнера или прицепа.
Питание подается с нормального пульта управления.
Спец. исполнение - поворотный стол Поворотный стол для выставления направления
выброса в случае, если контейнер по отношению
к FulFiller'у установлен неровно.
Электропитание 3 фазный ток 380 – 460В 50/60 Гц.
Система поставляется с кабелем и разъемом.
Максимальная скорость загрузки 240 м3/ч. в зависимости от материала
и расположения установки
Приводной двигатель 11 кВт зона 22 ATEX
Управление Через ПЛК Siemens
Условия эксплуатации Температура окружающей среды 0° – 45°C
Вес 1140 кг
Спец. исполнение - Гидравлическая подъемная платформа
гидравлическая подъемная платформа для подгона уровня швыркового транспортера
к различной высоте контейнера или прицепа.
Питание подается с нормального пульта управления.
Спец. исполнение - поворотный стол Поворотный стол для выставления направления
выброса в случае, если контейнер по отношению
к FulFiller'у установлен неровно.
Электропитание 3 фазный ток 380 – 460В 50/60 Гц.
Система поставляется с кабелем и разъемом.
Характеристики продукта
С помощью системы загрузки FulFiller в зависимости от размера частиц и плотности материала производится загрузка большей части гранулированного материала и окатышей. Желательно чтобы частицы были однородными, размером 1 – 25 мм. Плотность материала должна лежать в пределах 400 – 1200 кг/м3. Сильно пылящие материалы загружаются не достаточно хорошо.
Стандартно загружаемые материалы: пластиковые окатыши, рафинированный сахар, зерно, соевые бобы, корм для животных (шарики), древесная стружка / окатыши, рис, глиняные окатыши.
С помощью системы загрузки FulFiller в зависимости от размера частиц и плотности материала производится загрузка большей части гранулированного материала и окатышей. Желательно чтобы частицы были однородными, размером 1 – 25 мм. Плотность материала должна лежать в пределах 400 – 1200 кг/м3. Сильно пылящие материалы загружаются не достаточно хорошо.
Стандартно загружаемые материалы: пластиковые окатыши, рафинированный сахар, зерно, соевые бобы, корм для животных (шарики), древесная стружка / окатыши, рис, глиняные окатыши.
