Система управления данными для вагонных весов DISOWARE Terra
- Удобное управление данными в стандартной оболочке Windows
- Сетевое соединение по базе данных сервер - клиент
- Идентификация вагонов с использованием системы RFID Long Range Tag Reader
- Возможность полностью автоматического режима работы
- Сбор данных и дистанционное управление посредством беспроводной сети и ручного терминала
- Гибкое соединение с системой обработки данных заказчика
Применение
Программное обеспечение DISOWARE Terra является системой управления данными для Вагонных весов MULTIRAIL® и MULTIBRIDGE компании Schenck Process.
Оно используется для прямой связи с вагонными весами и управления ими, делает удобным обработку результатов взвешивания и соединяет весы с системами электронной обработки данных заказчика.
Использование базы данных SQLобеспечивает максимальную безопасность и сохранность данных как в системе с одним рабочим местом, так и при работе в сети.
Функции
При обработке данных с использованием DISOWARE Terra реализуются следующие функции, методы и опции.
- Управление динамическими или статическими вагонными весами
- Удобная форма сбора, отображения, изменения, оценки, экспорта, импорта, печати, удаления, поиска данных взвешивания
- Гибкий инструмент обработки данных для свободной конфигурации запроса из базы данных
- Основные данные – таблицы данных по вагонам для поставщиков и получателей, сортировка и внесение примечаний
- Управление с различными уровнями допуска
- Надёжность сохранности данных благодаря интегрированным механизмам воспроизведения базы данных
- Возможность дистанционного управления процессом взвешивания с использованием системы обработки данных заказчика
- Полностью автоматический режим без участия персонала
- Интегрированная идентификация вагонов системами RFID–Tag и Long Range Tag Reader System (дальность действия < 10 м)
- Интегрированное устройство оценки нагрузки на колесо и ось в заданных пределах
- Возможность дистанционного обслуживания, включая обновление программного обеспечения
- Автоматическое распознание первичного и вторичного взвешивания с последующим вычислением веса нетто
- Сбор данных и дистанционное управление весами посредством Wireless LAN и прочного ручного терминала
- Контрольное взвешивание порожнего состава с автоматическим обновлением тары вагона
Диапазон взвешивания

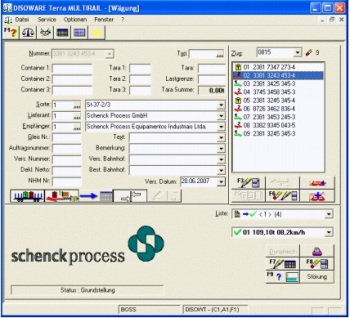

Это основное окно программы DISOWARE Terra. В нём есть все функции работы с весами и поступающими с них данными взвешивания.
- Удобный сбор данных по составу
- номер вагона, включая чек контрольной цифры
- тип, отправитель, получатель, примечания
- до 3 контейнеров с указанием декларируемой тары
- номер заказа, отгрузочный номер, код NHM, номер пути
- установка типа взвешивания при первичном и вторичном взвешивании или взвешивании тары каждого вагона отдельно
- Удобная заключительная обработка составленных списков поездов с
- изменением очерёдности, типом взвешивания и всеми уже упорядоченными данными
- программой анализа поездов для удобного сопоставления нового поезда из имеющейся базы данных
- Быстрое распознание состава, если, например, все вагоны для одного получателя перевозят одинаковый груз
- Функции управления динамическим и статическим взвешиванием. Сбор данных может продолжаться при осуществлении взвешивания
- Поезда могут взвешиваться и до начала сбора данных о поезде. Идентификация собранных данных о поезде может проводиться и по окончании взвешивания.
- Для сокращения затрат на ввод данных может быть осуществлена маркировка не прошедших взвешивание вагонов. По ним сбор данных может не осуществляться
- Составы могут взвешиваться по частям, суммирование результатов может быть осуществлено позже
- Определённый вес и дата взвешивания могут быть сохранены в данных типа вагона. Это делает возможным контроль веса в порожнем состоянии.
Модули DISOWARE Terra
Функции различных модулей зависят от заказанного технического обеспечения.
- Контроль вагона – контроль во время взвешивания скорости, допустимой нагрузки на ось вагона, соотношение длин сторон вагона, отношение спереди/сзади вагона в рамках определённых и регулируемых пределов. При превышении извещение появляется на мониторе протоколов (сигнал идёт через цифровой выход), и может быть распечатано в протоколе ошибок. При внесении результатов взвешивания в ранее собранные данные поезда проверяется соответствие нагрузки вагона путём сравнения с максимально допустимой нагрузкой из базы данных вагонов, затем следуют сигнализация и печать.
- Идентификация вагона состоит из одной или нескольких систем радиочастотной идентификации Longe Range RFID Tag Reader и прикреплённой к каждому вагону полупассивной метки RFID–Tag. С помощью сохранённого в RFID–Tag ID выбираются данные вагона из данных типов вагонов, автоматически формируется поезд, распечатывается и сохраняется список поездов с номерами вагонов.
- Электронное соединение DISPO предлагает интерфейс, базирующийся на обмене ASCII–файлов. Из заданного файла в DISOWARE Terra составляется список поездов, который затем может дополнятся оператором. После взвешивания его результаты сопоставляются, печатается список поездов и пишется файл результатов.
- Электронное соединение DEBIS обеспечивает управление весами и обратный вызов результатов взвешивания через серийный интерфейс. Процедура регулируется в широком диапазоне, и реализуется стандарт S3964R. Управление с ПК не требуется.
- Электронное соединение MQ Series обеспечивает полностью автоматический режим работы весов. Старт взвешивания происходит через переключатель от рельс в зависимости от направления движения. При успешном взвешивании его результаты регистрируются в очереди данных MQ Series, и готовы для дальнейшей обработки оператором. Состояние весов также циклически заносится в очередь данных.
- Электронное соединение с SAP R/3 может осуществляться через стандартный интерфейс IDoc. Можно забрать из SAP R/3 очерёдность поездов или передать в SAP R/3 результаты взвешивания.
- Электронное соединение с базами данных Oracle с приёмкой и передачей данных также уже реализовано.
- Электронное соединение Обработка/Экспорт предоставляет посредством свободно определяемых команд SQL в формате ASCII отформатированные файлы CSV.
- Мобильный сбор данных и дистанционное управление весами может осуществляться на месте, у пути или машинистом локомотива с помощью ручного терминала, или стандартного устройства мобильной передачи данных. С ручного терминала может быть зарегистрирован весь поезд и запущен процесс взвешивания. Соединение с ПК осуществляется как по экономичной, открытой WLAN 2,4 Гц, так и по согласованной частоте 450МГц... 470МГц. Возможен сбор данных и через интернет, когда данные вводятся через Internet–Explorer.
В архиве весов сохраняются данные по всем проведённым взвешиваниям. Окно отображает время, вагон, заказчика, тип, поставщика, продукт, которые свободно комбинируются. Так отображаются и распечатываются простые отчёты, например, за смену или по заказчикам.
- Окно Баланс служит составлению и оценке данных. Можно, например, легко составить статистику по приёму материала от поставщиков за любой промежуток времени.
- Для удобного сбора данных по конкретным вагонам имеются таблицы данных по ним - рамки сбора. Они представляют собой комплект данных в виде формуляра. Эта форма значительно удобнее по сравнению с вводом данных в таблицу.
- Создание резервной копии и Восстановление из резервной копии Для надёжного сохранения данных необходимо регулярно делать резервные копии базы данных. Это осуществляется функцией Создание резервной копии, при которой данные сохранятся за счёт выбранных средств Создания. В случае потери данных, например, из-за повреждения жёсткого диска ПК, возможно восстановление состояния на момент сохранения данных посредством функции ‘Восстановление из резервной копии’.
- Коммерческое записывание данных взвешивания в файлы осуществляется программой DISOSAVE (техпаспорт BVD2045RU). Программа имеет допуск ЕС для коммерческого сохранения данных в ПК.
Сопутствующие техпаспорта
Вагонные весы MULTIRAIL® LegalWeight BV-D2142RU
Калибрируемое ЗУ DISOSAVE BV-D2045DE
Калибрируемый индикатор DISOVIEW E BV-D2066DE
Обеспечьте безопасность на железных дорогах BV-P2050DE
Исполнение
V020078.B12 Пакет ‘Программное обеспечение для MULTIRAIL® и компонентов’. Установочное CD для Windows 95/98/NT/2000/XP. Включая все руководства.
Специальная конфигурация
Возможно специальная конфигурация DISOWARE Terra для:
- соединения с системой обработки данных заказчика
- адаптации под технологические особенности заказчика
