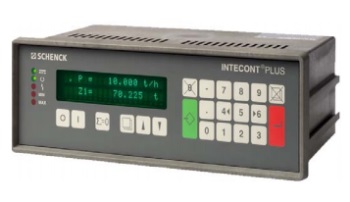

INTECONT® PLUS для систем дозирования
- Компактная электроника для измерения и управления при непрерывном дозировании
- Интегрированная панель индикации и управления
- Оптимальная структура коммуникации благодаря модульной технологии полевых шин
- Удобная программа Easy Serve для пусконаладочных и сервисных работ
- Повышенная эксплутационная надёжность благодаря функциям диагностики и самотестирования
- Удобство обслуживания, программы автоматической юстировки
Применение
Электроника INTECONT® PLUS применяется для измерения и управления дозированием в непрерывных технологических процессах. Электроника подходит для отдельных весов и небольших групп весов, управляемых системой высшего уровня. Она применяется для точного дозирования сыпучих материалов с помощью:
- Конвейерных весов (MULTIBELT®) или взвешивающих лет с регулированием питателя
- Ленточных дозаторов (MULTIDOS®),
- Масс-расходомеров-дозаторов Кориолиса (MULTICOR®),
- Дифференциальных дозаторов (взвешивания при разгрузке и загрузке с использованием mit MechaTron® / AccuRate)
без использования дополнительных, затратных систем управления весами. Возможно применение в особых условиях, например, во взрывоопасной среде.
Данная электроника – это прежде всего экономичное решение, когда при нормальной эксплуатации система дозирования должна управляться на месте или с главного щита управления через интегрированную панель индикации и управления.
Оснащение
Электроника поставляется в Виле прибора, встраиваемого в распределительный шкаф или как опция с настенным корпусом для установки на месте. Управление с помощью эргономичной клавиатуры с разделением функций управлений и сервиса. Безбликовый двухстрочный дисплей с подсветкой способствует лучшему считыванию.
При оснащении соответствующим коммуникационным модулем INTECONT PLUS через полевые шины оптимально включается в структуры автоматизации.
Функции
Функции INTECONT PLUS различаются в зависимости от типа весов, но базовое оснащение всегда одинаково:
- Точность прибора для весовых задач лучше 0,05% (DIN 43782)
- Точное определение числа оборотов
- Оптимальное управление дозированием для точной загрузки при использовании адаптивной системы автоматического регулирования
- Высокая электромагнитная совместимость
- Гальваноразвязанные выходы
- Энергонезависимая память (EEPROM)
- Встроенные функции диагностики и самотестирования (SPC)
- Заводские установки для простого и быстрого ввода в эксплуатацию
- Автокалибровка (программы автоматической юстировки), компьютерная юстировка без использования дополнительного оборудования
- Параметрируемый импульс подачи (уровень и ширина импульса)
- Имитационный режим для тестирования и обучения
- Протоколы состояния, событий, юстировки и количества
- Переключение диалогового языка
Функции дозирования
Посредством сравнения заданной производительности с действительной определяется разность для регулирования.
В соответствии с этой разностью и в зависимости от типа дозатора подаётся регулирующий сигнал на привод с регулируемым числом оборотов, на разгрузочный орган дифференциального дозатора или на регулируемый питатель расходомера-дозатора Кориолиса.
Действительная производительность точно регулируется с помощью системы автоматического регулирования до достижения необходимой производительности.
Действительная производительность определяется посредством:
- измерения скорости ленты и нагрузки на ленту у ленточных дозаторов
- измерения уменьшения массы сыпучего материла в бункере за единицу времени у дифференциальных дозаторов
- прямого измерения массы потока с помощью силы Кориолиса у массрасходомеров-дозаторов
Наряду с обширными базовыми реализуются следующие специфические функции:
- Ленточные дозаторы
- Дозирование в точке сброса
- Автоматический контроль пробуксовки и схода ленты
- Компенсация влияния ленты (BIC)
- Дифференциальные дозаторы
- Адаптивный fuzzy фильтр импульсивных помех
- Управление заполнением, по времени и/или весу
- Адаптивное согласование регулирования с характеристиками материла
- Масс-расходомеры-дозаторы Кориолиса
- Ручное и автоматическое обнуление
- Регулировка питателя
Технические характеристики
Базовый прибор
Дисплей Безбликовый флуоресцентный
2 строки по 20 знаков
Высота знака 6 мм
Питание 24 VDC +30% / -20%
Потребляемая мощность 20 VA
Условия эксплуатации Рабочая температура от -40° до +60°C
Влажность воздуха, класс F (DIN 40040) EMV (OIML, IEC 801, EN 45501)
Искрозащита (EN 55011, VDE 871-B)
Согласно предписаниям CE
Вид защиты Корпус для установки в пульт управления
Фронтальный IP 65
Измерительные входы Вход для датчика скорости (NAMUR- уровень 0,04 - 3000 Hz)
Вход для весового датчика
(Rmin 80 Ω, длина кабеля до 500 м)
Аналоговый, гальванонеразвязанный вход для
внешнего заданного значения (0...20mA)
Импульс вращения ленты (NAMUR-уровень)
Входы управления 3 беспотенциальных, цифровых (24 V, 5 mA)
Выходы 3 реле-выхода (макс. 230 V, омическая нагрузка 8 A, индуктивная 1 A)
1 аналоговый выход (беспотенциальный, 0/4 ... 20 mA, макс. 11 V)
1 импульсный для счётчика транспортируемого материала (24 V / 100 mA)
Интерфейсы RS-232 для сервисного ПК
Расширение ввода/вывода (опция)
Входы управления 2 беспотенциальных, цифровых входа (24 V / 5 mA)
Выходы 5 реле-выходов (макс. 230 V, омическая нагрузка 8 A, индуктивная 1 A)
1 аналоговый выход (беспотенциальный, 0/4 ... 20 mA, макс. 11 V)
Интерфейсы RS-232 для принтера
Коммуникационные модули (опция)
Модель VSS 021 V Modbus, 3964 R (S5)
VPB 020 V Profibus DP
VCB 020 V Device Net
VET 020 V Ethernet MODBUS/TCP
VET 022 V Ethernet/IP
Дополнительные приборы
Распределительные Распределительные шкафы и панели приборов
шкафы и панели для установки нескольких INTECONT PLUS с
приборов или без подачи питания
600 мм x 600 мм x 2000 мм
800 мм x 400 мм x 2000 мм
Настенный корпус Настенный корпус, класс защиты
для настройки двигателя IP 54 (Nema 4) для настройки
и блоком питания для двигателя с блоком питания 230V / 400V
подключения INTECONT PLUS
Блок питания, 85 V ...264 V 24 V, 2 A встраиваемый прибор
Блок питания, 85 V ...264 V 24 V, 1,25 A настольный
Локальный прибор Автономный / автоматический
режим, вкл. / выкл., количество
оборотов – заданная величина
Аналоговый дисплей 0 - 100%, прибор для встраивания в
распределительную панель, 4 - 20 mA, 96 мм x 24 мм
Импульсный счётчик, без 8-знаковый, 52 мм x 28 мм
сбрасывания
Импульсный счётчик, сброс 6-знаковый, сброс вручную, 52 мм x 28 мм
вручную
Принтер Игольчатый с серийным интерфейсом RS-232 (V 24) и
системным кабелем
Разделитель постоянного тока Разделительный усилитель постоянного тока для аналоговых выходов
Аварийный выключатель Аварийный выключатель для потребляемой мощности до макс. 1,5 KW
Специальный кабель Длина определяется при заказе
Весы - электроника
Исполнение VEG 206XY
X = 0 : без расширения ввода/вывода
= 1 : с расширением ввода/вывода
Y = 0 : без коммуникационного модуля
Y = 1 : коммуникационный модуль Modbus, 3964 R
Y = 2 : коммуникационный модуль Profibus DP
Y = 3 : коммуникационный модуль Device Net
Y = 4 : коммуникационный модуль Ethernet MODBUS/TCP
Y = 5 : коммуникационный модуль Ethernet/IP
Опции
- Распределительные шкафы или панели приборов с/без подачи питания для макс. 2 INTECONT PLUS
- Настенный корпус для настройки двигателя до 3 KW и блоком питания
- Блоки питания: настольный, встраиваемый
- Локальный прибор
- Аналоговый дисплей
- Импульсный счётчик, без сброса
- Импульсный счётчик с сбросом
- Принтер
- Разделитель постоянного тока
- Аварийный выключатель
